樓宇自控系統BAS是智能大廈中的一個集成子系統，主要功能是實施對大樓內變配電、照明、電梯、空調、供熱、給排水、消防、保安等眾多分散設備的運行、安全狀況、能源使用狀況及節能管理實行集成監控、聯動和管理。

在BA系統搭建過程中，點位表是一個非常關鍵的因素，它是一張完整的用戶需求表，監控信息點位表上會清晰告訴你用戶需要對樓宇中的機電設備做什么樣的監視和控制。要想讀懂點表需求，需要掌握以下四個要點。

1、首先需要清楚樓宇自控系統能做哪些設備監控:

空調機組：新風空調機組、新/回風空調機組、變風量空調機；

冷/熱源系統：冷凍機組、冷凍水泵、冷卻水泵、冷卻塔、熱交換器、熱水一次水泵、熱泵機組；

電力系統：照明控制、高/低壓信號測量、備用發電機組；電梯；保安門鎖、巡更等；

2、其次，了解樓宇自動化系統組成：

中央控制室（數據中心）：中央處理系統（計算機和接口裝置等）、外圍設備（監控終端和打印機等）和不間斷電源；

傳感器及執行調節機構：裝設在各監視現場的各種敏感元件、變送器、觸點和限位開關；

數據傳輸線路：各個監控點到分站控制器的線路、數據中心與各分站線路；

3、了解控制系統核心-現場控制器：

DDC數字控制器它具有AI、AO、DI、DO四種輸入/輸出接口。方便靈活地與現場的傳感器、執行調節機構直接相連接，對各種物理量進行測量，以及實現對被控系統的調節與控制。

AI-為模擬量輸入接口，可用作儀表的檢測輸入，如溫度、壓力等，一般為0-10V(0-5V)或4-20mA的直流信號。

AO-為模擬量輸出接口，用于操作控制閥、執行器等，如電動閥、三通閥、風門執行器等，不需要外部電源，輸出為0-10V的直流信號。

DI-數字量輸入接口，即觸點、液位開關、限位開關的閉合與斷開，一般用作檢測設備狀態、報警接點、脈沖計數等。

DO-數字量輸出接口，用于控制風機，水泵等運行，亦可作為輸出信號與動作增減量型執行機構。

4、監控內容

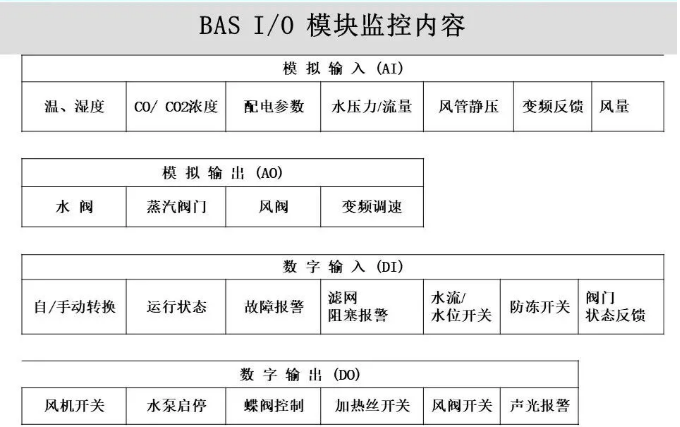

樓宇自控系統監控整個建筑物內的空調、照明、給排水、送排風、冷熱源、變配電、電梯等系統設備的各項重要運行參數以及故障報警的數據，如下圖：

在滿足舒適性前提下，樓宇自控通過合理組織設備運行，能使大樓的運行費用最低。

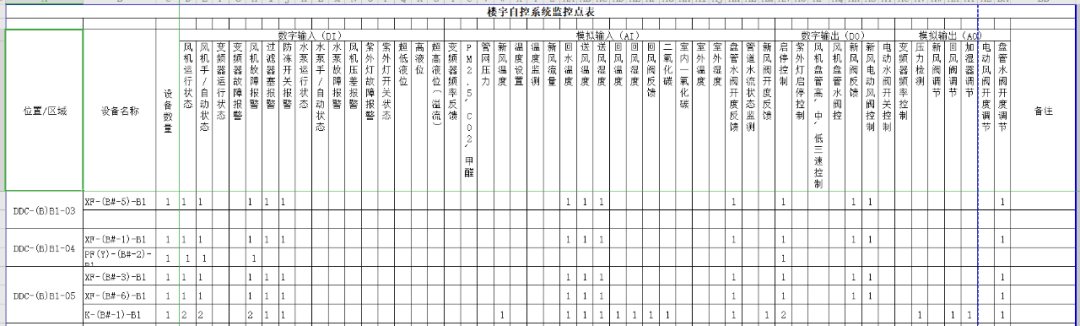

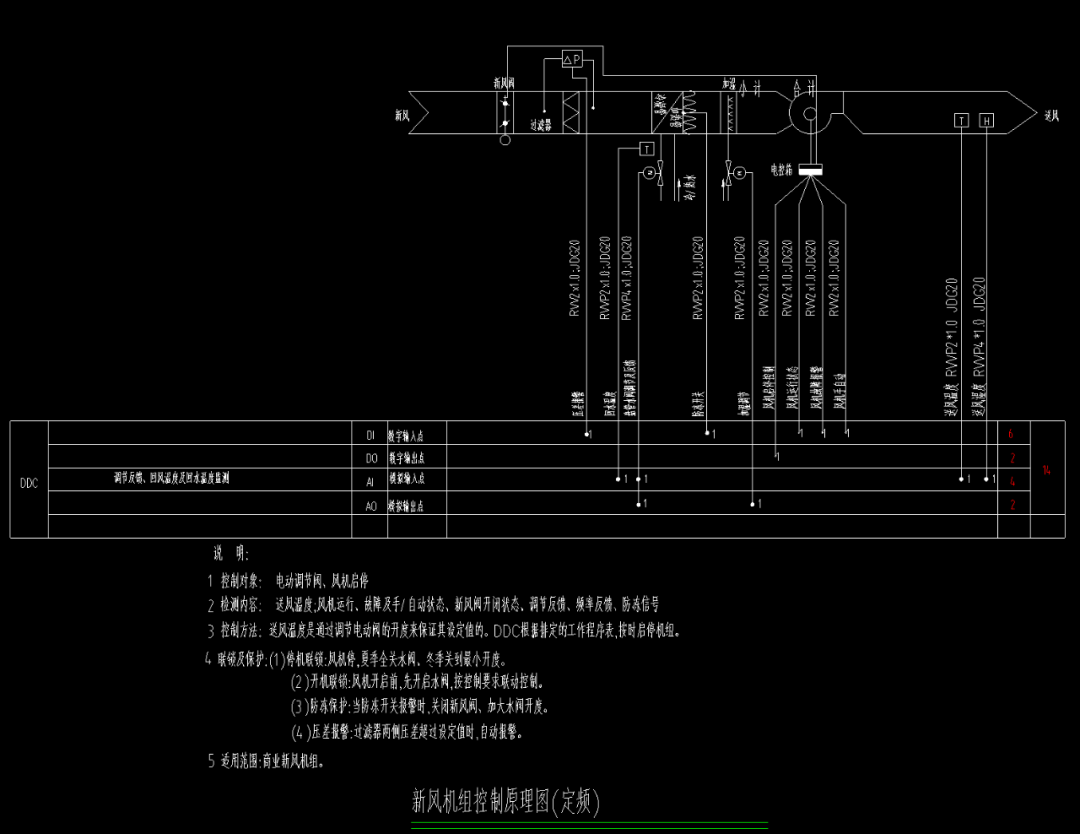

現在提供實例助于大家加深對點位表的理解，大家也可以評論區留言，針對各自理解進行交流學習。
