近年來，樓宇自控系統廣受關注，尤其是雙碳目標確立以來，建筑節能減排工作被提上一個新的戰略高度。目前，樓宇自控系統被廣泛應用于醫院、寫字樓、商業綜合體、酒店、公共建筑（文化中心、博物館、車站、體育館、展會中心、地下管廊）等建筑領域。

今天康沃思物聯和大家分享一套樓宇自控系統在醫院的應用案例，希望對大家有所啟發。

項目簡介

某智慧醫院項目總用地19.8萬平方米，總建筑面積約30萬方，總體規劃醫院由感染樓，教學科研樓及腫瘤中心，醫療樓等部分組成。整個院區建筑面積宏大、結構復雜，每天就診的患者眾多，因此如何為醫院內的患者和家屬營造一個健康、舒適的就診環境，為醫護工作者提供一個健康、安全、舒適的工作環境，是擺在大樓建設者面前的第一道難題。

同時為了保證整個醫院業務的正常運轉，院區樓內集中了大量機電設備和各種高精尖醫療設備。如何降低樓內機電設備能耗，提高物業管理自動化水平，降低管理和維護成本、延長設備的使用壽命便成為大樓的管理者的又一道難題。

建設一套完善的樓宇自控系統即可解決這兩個問題。樓宇自控系統對大樓內水、電、風、醫療氣體、環境等多個機電子系統進行優化控制、自動監測。通過收集、記錄、保存、管理各子系統中的重要信息、數據等，并對其進行分析，判斷大樓內的環境質量、設備的運行時間等，確定設備運行策略，并與其它智能化子系統進行通訊和必要的聯動控制，以創造一個高效、節能、舒適、安全的醫院環境，并對大樓的突發事件做出緊急反應。

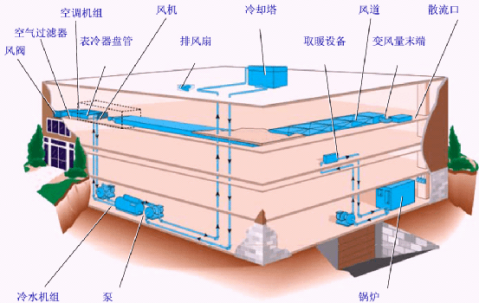

醫院樓宇自控系統控制模型圖

需求分析

根據智慧醫院的建筑的特點并結合以往醫院樓宇自控系統建設經驗，總結出以下幾條智慧樓宇自控系統建設的需求：

1、醫療大樓對室內環境有著較高要求，從確保環境舒適、健康角度出發，樓宇自控系統要加強環境控制能力，通過對送/排風、空調系統的精細控制滿足醫療大樓內部環境要求。

2、樓宇自控系統能夠通過對空調、通風等系統的連續性調節，從而精確控制溫度，克服人體對環境變化的適應性，及時調整設備運行狀態，減少空轉浪費。

3、通過樓宇自控系統對機電設備的自動化控制和集中管理，極大地減少日常巡視的維護工作量，減少每班工作人員，可極大節省人力成本。

4、樓宇自控系統能夠保證建筑物內機電設備的運行安全，通過對設備有計劃的使用、實現設備的最低折舊。通過對設備運行的趨勢分析，可以對設備故障進行提前預警。

5、系統隨時監控大樓內的安全狀況，一旦發生突發事件，系統可調動各機電設備按照設計好的預案進行動作，同時利用跨系統聯動功能實現災害控制的自動化管理，提高樓內人員與設備的整體安全水平和災害防御能力。

設計要點與思路

利用自動化技術和計算機網絡/控制技術建設一套具備集散控制網絡特征的樓宇自控網絡系統，對智慧醫院內包括冷熱源系統、空調機新風系統、送排風系統、給排水系統、變配電系統、照明系統、電梯與自動扶梯系統以及其他一些醫療專業系統在內的機電設備進行優化控制，為整個智慧醫院創造一個健康、舒適和安全的工作環境。達到節能降耗、提供物業管理水平、延長設備壽命的目的。本系統的主要設計思路：

1、采用先進控制設備，針對各類型機電設備具有完善、成熟的控制模型可參照；

2、DDC不依賴于上層管理網絡獨立運行、不受整個系統的其他故障影響；

3、采用TCP/IP協議組網，便于管理和維護；

4、控制設備與受控設備的對應關系盡可能清晰明了，降低系統的復雜性，更加實用；

5、采用開放標準的產品，拒絕使用采用封閉私有協議的產品，保證系統開放性，確保系統未來的可擴展性；

6、選擇MTBF盡量長的產品，并且系統在斷電或者其他故障后有能力自動修復，確保系統的可靠性。

設計原則

在系統設計過程中，我們遵循以下設計原則：

1、BA系統充分體現分散控制、集中管理的特點，保證每個子系統都能獨立控制，同時在中央工作站上又能做到集中管理，使整個系統的結構完善、性能可靠。

2、BA結構形式為模塊化，控制方式需極其靈活，控制層的維護和擴展需極為方便，使樓宇管理系統可以方便地擴展，節省初期投資，系統各部分可分別隨調試完成投入使用。

3、BA系統能夠滿足業主在管理上節省費用的要求，投入有效的使用能量即可保證房間的高標準和舒適性。

4、BA系統需基于Windows 2000/XP 平臺的系統軟件包，可直接進入中央計算機網絡集成系統，與其他進入集成系統的各子系統進行信息交換。

5、BA系統必須保證網絡結構的開放性和兼容性，確保它和先進通訊技術結合的能力，并且保證系統結構在產品更新?lián)Q代時的延續性。

6、BA系統的圖形工作站可以進入以太網進行數據管理（TCP/IP），實現區域性數據聯網，提高管理水平，速率可達到10/100Mbps。

7、采用基于以太網TCP/IP協議傳輸?shù)默F(xiàn)場直接數字控制器（DDC），速率可達到10/100Mbps。

8、BA現場控制器在不依靠較高層處理器的情況下，可以獨立工作或連網以完成復雜的控制、監視和能源管理功能。

9、采用全中文化、圖形化的管理界面，便于工作人員掌握系統的操作。

系統監控范圍

樓宇自控系統對以下系統進行監控：

冷熱源系統、空調機新風系統、送排風系統、給排水系統、變配電系統、照明系統、電梯與自動扶梯系統、其它醫療專業系統等。

系統監控范圍

主要目的

樓宇自控系統就其功能來看，主要目的在于：

1、確保建筑物（群）內環境健康、舒適；

2、提高建筑物自身以及人員與設備的整體安全水平和災害防御能力；

3、通過最佳控制節省能源消耗；

4、提供可靠的、經濟的能源供應方案，進行節能管理；

5、使設備高效運行，減輕人員勞動強度；

6、不斷地、及時地提供有關設備運行情況的資料，集中收集、整理，作為設備管理決策的依據，實現設備維護工作的自動化；

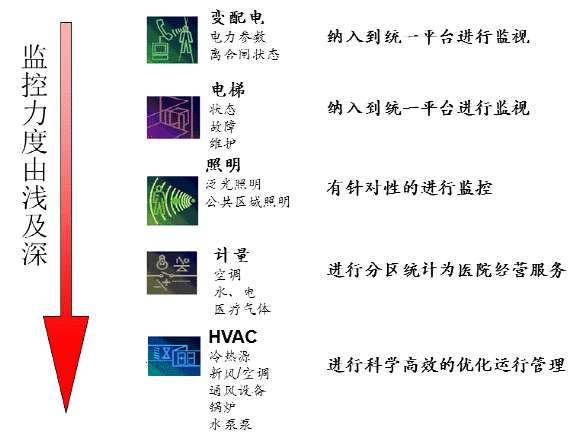

7、對不同的子系統采用不同針對性的設計，對那些精細化控制能夠產生明顯收益的子系統，例如空調、冷熱源、新風機組等能耗大戶的控制管理可以加大投入。服務于管理的控制功能，例如照明控制、變配電監視等子系統只要實現集中管理功能即可。

作為建筑智能化運營的創新實踐者、國產樓宇自控方案提供商，康沃思物聯從創立之初便以實現建筑節能減碳為目標，積極投身節能減碳事業，致力于為建筑提供科學的智慧能源管理解決方案，筑就綠色健康的智慧建筑。
