統計顯示，我國建筑能耗約占全國總能耗的百分之二十八，在我國每年新建的20億平方米建筑中，其中百分之九十以上是高能耗建筑，而既有的建筑中，僅有百分之四采取了節能措施。大型公共建筑不但能耗密度高，而且能源浪費嚴重，具有巨大的節能空間，建筑節能的推廣已經勢在必行，節能降耗，計量先行。

公共建筑是節能大戶和節能主要對象，做好公共建筑節能工作，對推動和帶動全社會節能工作，實現節能減排目標，落實“轉方式、調結構”重大戰略具有重要意義。

本文康沃思物聯從某醫院能耗監測系統建設進行介紹，通過建筑能耗監測系統實現對整個醫院用電的監測分析。

設計依據

GB-T 15587-2008 《工業企業能源管理導則》

《評價企業合理用電技術導則GB》

《企業節能規劃編制通則》

《企業能源審計技術通則-GB》

GBT23331-2009《能源管理體系要求》

GB-50052-2009 《供配電系統設計規范》

能耗計量裝置國家及行業標準

DL/T 645-1997 多功能電能表通信規約

DL/T 645-2007 多功能電能表通信規約

CJ/T 188-2004 戶用計量儀表數據傳輸技術條件

GB/T 19582-2008 基于Modbus協議的工業自動化網絡規范

項目簡介

該醫院項目共有一間變配電室，值班室位于配電室旁。本項目變配電室內共有96只多功能電表需要進行能耗監測。因此，針對本項目的性質，設計一套能耗系統，并在值班室配置一臺通訊管理機，對變配電室的電表進行數據采集。電表的數據采集后按照能耗分類分項原則進行分析展示。

本項目主要要解決基礎能耗數據的智能化、自動化、可視化、可量化的收集與存儲；建立能源管理平臺、實現能源的集中化管理；深入分析能源消耗過程與趨勢；建立能耗監測與公示平臺。通過對此項目的用電統一綜合管理，可以對各區域設備能源使用情況進行查詢分析，幫助管理人員發現潛在的節能機會，提高能源利用效率，科學合理地管理能源使用，從而降低能源使用費用，為建立節約型社會發揮作用。

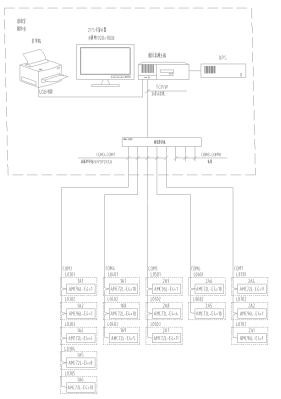

（系統架構圖）

建筑能耗分析管理系統以工作站主機、通訊設備、測控單元為基本工具，為大型公共建筑的實時數據采集及遠程管理提供了基礎平臺，它可以和其他樓宇自控系統進行數據轉發構成復雜的監控系統。該能耗系統主要采用分層分布式計算機網絡結構，如系統結構圖所示：

系統軟件模塊

◆綜合能耗主界面

反映建筑物當年用能各分類能耗和折算為標準煤的綜合能耗，并計算得到單位面積能耗；

通過表計計量的主要為電能消耗，界面下方顯示電能的當日逐時用能曲線；單擊每個分類能耗的上部區域，可跳轉到該分類能耗的用能分析主界面；

可通過下拉框切換建筑物，建筑物圖片可根據項目要求替換。

◆分類能耗主界面

反映某分類能耗（例如電）當日及昨日同期、當月及上月同期、當年及上年同期的用能及對比，增長百分比及增加值；

反映某分類能耗過去48小時、過去31天、過去12個月、過去3年的用能趨勢；

反映某分項能耗的當月用能餅圖；

反映某分類能耗當年各月用能同比分析圖。

◆分類能耗支路用能統計報表

可靈活選擇支路，并統計某段時間內支路用能的日、月、周、季、年用能；

通過透視表功能強大，用戶可進行多種數據統計，并對數據進行組合排序；

統計數據可通過柱狀圖、點線圖、堆積圖、餅圖等多種圖表展示；

統計數據可導出至Excel。

◆分類能耗支路非工作日用能

統計對各支路工作日和非工作日用能，非工作日可通過系統靈活設置；

統計數據可導出至Excel。

◆分類能耗支路同比分析

統計各支路當年每月用能及去年同期用能；

◆分類能耗支路用能集抄

查詢各支路任意兩個時間的表計讀數，并計算出差值；

時間精度到分鐘。

◆分類能耗支路分時段用能趨勢分析

可查詢?nèi)我恢纺扯螘r間內的用能參數（例如電壓、電流、功率、功率因數等），具體可查詢的參數與安裝的儀表和系統配置有關，查詢時不可跨月；

數據以圖表或表格的形式顯示，圖表可通過鼠標操作放大、縮小、移動；可對數據進行排序；

數據可導出至Excel。

◆配置選項

依照相關技術規范配置建筑物的基本信息，例如：建筑功能、建筑面積、空調面積、建筑地址等，其中建筑面積等信息將用能單位面積能耗分析；

配置項目中使用的儀表的類型、型號、生產廠家等基本信息，并添加該型儀表所能提供的監測參數信息，此處配置情況影響能耗統計、分時段用能統計、參數查詢功能；

配置項目中使用到的所有計量儀表，保存計量儀表的地址、變比、對應的采集器、代碼、監測回路的名稱等信息；

配置分項能耗統計時涉及到的計量表計、所占比例、運算方式等信息，可根據項目情況靈活配置，此處配置信息將影響各分類能耗分項用能分析小模塊中的功能；

配置各部門用能對應的計量儀表、運算方式、所占比例以及部門用能計劃，完成此項配置后將啟用部門能耗分析功能模塊；

配置建筑物中某用能區域?qū)?yīng)的計量儀表、運算方式、所占比例，完成此項配置后將啟用區域能耗分析功能模塊。

系統建設意義

1) 計量裝置設計安裝；能效監測平臺搭建

通過梳理用戶的用能網絡，在各配電回路設置電能計量表計，為該項目搭建完整的用能計量體系。管理人員就可以通過軟件對項目內用電做實時的監控，同時能夠減少用能的“跑、冒、滴、漏”和計量誤差。實時監視現場儀表的回傳數據，對能耗進行合理的管控和預警，及時發現并改正運行中存在的能耗異常，隨時處理。按需設置重要設備的超標預警值，超標時醒目提醒并主動記錄。

2) 用能數據采集存儲；形成可視化趨勢圖

通過軟件可以直觀地看到各部門或區域的每小時用能的趨勢曲線圖，同時對各儀表采集回來的數據進行實時存儲，可以查詢歷史的數據記錄。

3) 確定高能耗范圍；診斷形成高耗原因

統計各區域、各樓層能源消耗，準確定位能源消耗大戶，制定節能績效考核制度，推動節能降耗的合理執行。為用能主要設備建立運行記錄檔案，結合設備維護保養記錄，為設備的運行維護提供依據。

4) 配置節能節電產品；改進運營管理模式

長期跟蹤記錄設備運行過程中的能效分析評估結果，關注用能走向，為節能改造提供可靠的數據支撐，在經過節能改造之后，根據能耗監測平臺對比節能實施效果。

康沃思物聯能耗管理系統通過對建筑樓宇的供水、供電、供氣、空調等相關能源的統一監控管理，搭建一套能耗分析平臺，為能耗監控和分析提供有效依據，實現數據集中化管理，實現提質、增效、 降本、減存的目的。通過能耗監測系統避免照明、動力、空調等不同類型的負荷混在一起，當某一回路中出現高能耗現象時，無法找出能源浪費原因。

（康沃思物聯建筑能耗監測系統截圖）

康沃思物聯建筑能耗監測系統平臺采用可視化平臺對公共建筑進行能耗監測和分析。

該平臺可應用于醫院、大型公共建筑、酒店、學校等場所，能夠?yàn)檎茉垂芾聿块T、能源單位、能源消耗單位提供能耗數據指標，促進能源的合理規劃及節能措施制定，可達到30%左右的節能效果。

作為建筑智能化運營的創新實踐者、國產樓宇自控方案提供商，康沃思物聯從創立之初便以實現建筑節能減碳為目標，積極投身節能減碳事業，通過自主研發軟硬件產品，為建筑提供科學的智慧能源管理解決方案，賦能建筑能源管理，筑就綠色智慧建筑。

（康沃思物聯）

在雙碳戰略指引下，康沃思物聯將進一步推動建筑能源管理，積極踐行企業社會責任，助力我國早日實現雙碳目標。
